VSSJAFC(CC2F)型可拆式雙法蘭傳力接頭

發布時間：2021-06-26 瀏覽次

【產品名稱】：CC2F(VSSJAFC)可拆卸雙法蘭傳力接頭（CC2FA可拆雙法蘭松套傳力補償接頭）

【產品別名】：可拆卸雙法蘭傳力伸縮器可拆式雙法蘭傳力接頭

【產品規格】：【DN32mm-DN4000mm】

【產品壓力】：0.6-2.5MPa

【產品認證】：ISO9001-2008

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

【工作溫度】：-40度至80度

VSSJAFC型可拆式雙法蘭傳力接頭優點：安裝簡單方便、方便閥門安裝。該產品適用于兩邊均為法蘭連接的管道中，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道,使用壽命長，運行穩定,能夠將管道的軸向推力反傳至整條管道，避免局部受壓。適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

使用安裝

VSSJAFC型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。

技術標準

公稱通徑	管子外徑	外形尺寸		法蘭連接尺寸
		外形尺寸		0.6MPa				1.0MPa
		L	L1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20
300	325	420	50	440	395	12-M20	24	445	400	12-M20
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	20-M27	36	1230	1160	28-M33	50
1200	1220	650		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	650		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	670		1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	670		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	700		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	730		2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	730		2685	2600	56-M39	52	2760	2560	56-M52	82
2600	2620	840	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	64-M56	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M27	100
3200	3220			3525	3430	72-M45	76

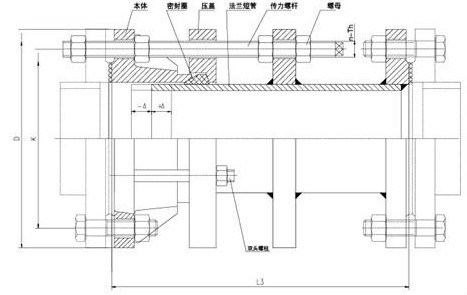

規格參數

序號No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450，20
2	密封圈Gasket	1	NBR
3	壓蓋Follower	1	QT400-15,Q235A,ZG230-450，20
4	短管法蘭Limited short pipe	1	Q234A,20，16Mn
5	螺柱bolt	n	q235A,35，1Cr8Ni9Ti
6	螺母Nut	5n	Q235A,20，1Cr8Ni9Ti
